Cette page a été faite par mon collègue de Cybertuning
Mag donc merci à lui, vous pouvez aller lui rendre viste sur http://cybertuning.free.fr.Pour vous aidez, voici l'éclaté de la
portière: éclaté.
Durée de l'intervention : environ 45
minutes pour les deux portes.
01
02

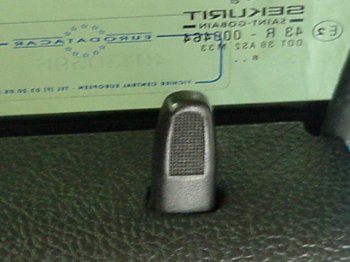

Sur la photo
n°01 nous pouvons voir le locquet tel qu'il est d'origine, pour
commencer enlevons la partie plastique qui se trouve derrière le
rétroviseur, celle-ci est clipsée (photo 02).
03
04

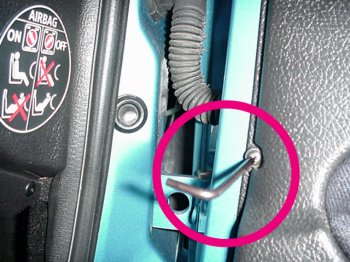

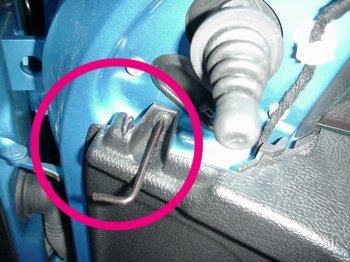

Après s'être
muni d'une clef de type 'torx', il faut dévisser les trois vis
de la porte : Derrière le rétroviseur (photo 03), le long de
l'intérieur de la porte (Photo 04), et à l'intérieur de la
poignée de fermeture de la porte (photo 05).
05
06
Les trois vis
étant enlevées, il faut se munir d'un tournevis et déclipser
le cache de la poignée d'ouverture de la porte à l'intérieur
(photo 06).
07
08
Tirer ensuite
doucement sur le contour de la garniture en plastique de la porte
(clips) jusqu'à enlever toute la pièce (photo 07 & 08).
09
10

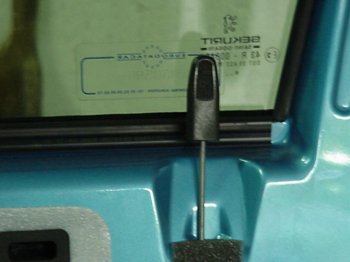

La porte est
maintenant mise à nue (photo 09), il faut donc s'attaquer à la
suppression du locquet de porte d'origine (photo 10).
11
12

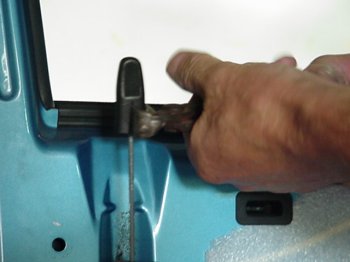

Le plus simple
est de couper la tige au ras du plastique (il est collé), mais
vous pouvez aussi le détruire avec une pince coupante comme sur
la photo 11. Dans ce cas il faut couper la tige à la deuxième
encoche (flèche rouge sur la photo 12).
13
14

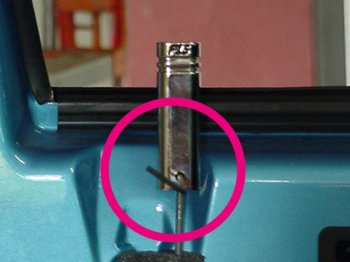

Arrivé à ce
stade, mettre le nouveau locquet en alu sur la tige, le régler
à la bonne hauteur puis le serrer à l'aide de la clef 'allen'
fourni avec les locquets (photo 13 & 14).N'oublier pas
d'aligner parallèlement le locquet et le montant de la
porte.Dans le cas des locquets PLS enlever au préalable
les contours noir en caoutchou (il ne passent pas à travers le
trou de la garniture en plastique !!!
15

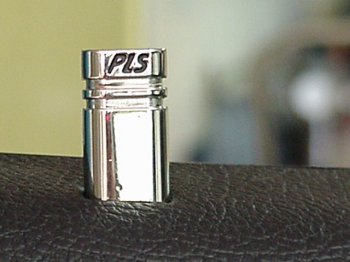

Remettre la
garniture, et tous les éléments de la porte, puis les parties
caoutchoutées du locquet si vous le souhaitez et voilà !! il ne
vous reste plus qu'à faire la même chose de l'autre côté !
C'est quand même plus beau que du plastique non ???
